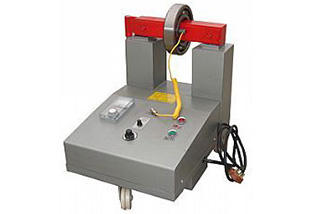

ZJ20X-1-2轴承加热器

ZJ20X-1-2轴承加热器

  • 所属分类:轴承加热器
  • 浏览次数:
  • 发布日期:2021-03-11 11:19:11
  • 产品概述
  • 性能特点
  • 技术参数

一、用途

ZJ20系列加热器,主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热,使之膨胀,以满足过盈装配或拆卸的需要。

ZJ20X-1-2轴承加热器

二、优点

有很多轴承是在安装过程中损坏的,加热方法不当是重要原因之一。如采用烧焊工具加热,会造成轴承变形;采用炉火加热,轴承两面受热不匀;采用油浴加热,会因油质不洁而使轴承污染,噪声增大;采用烤箱加热,太费时间。至于敲打安装,轴承更易受损。

现在的技术是使用ZJ20感应加热器,其优点是:

省钱 节电90%,节油100%,节约厂房占地面积70%;

省时 工作效率提高4倍以上,操作人员减少80%;

可靠 加热均匀,比较清洁,有利于提高装配质量;

安全 绝无火警危险;

环保 无油汽油污染空气,有利于环境改善和工作人员的身体健康。

三、结构与工作原理

结构 ZJ20系列加热器由干式自冷工频感应加热装置(以下简称主机)与控制设备组成。ZJ20X、ZJ20T为移动式结构,其它均为固定式结构。

四、工作原理

1、短路加热 主机为一特殊结构的变压器,可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时,接通主机电源,工件(相当于副边绕组)中感应产生短路电流而被加热。

2、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路,工作时,工件中通过主机的磁力线产生涡流而被快速加热。

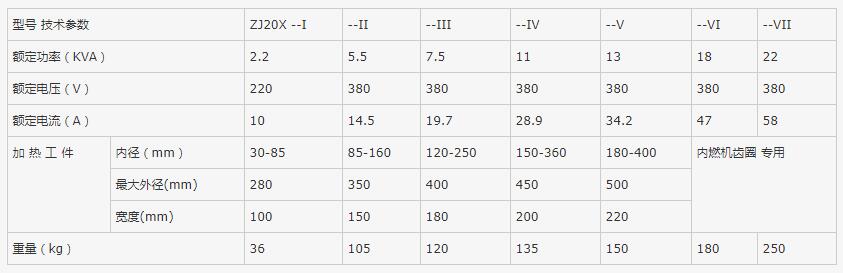

主要技术参数表一

型号 技术参数

ZJ20X-1-2轴承加热器

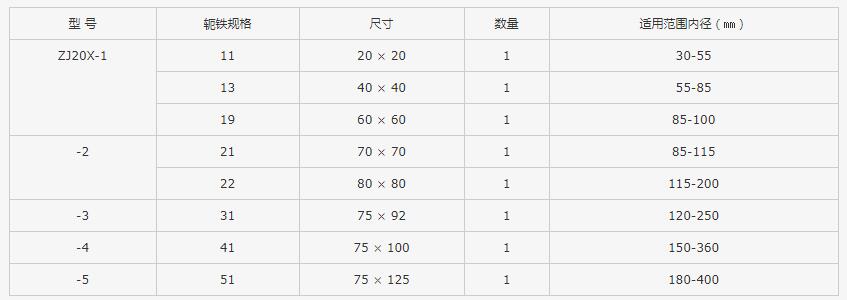

轭铁规格:

ZJ20X-1-2轴承加热器

*安装调试

1.将轭铁放置到主机铁芯的端面上;

2.检查插头与插座的接线是否一致,接地应良好,然后将插头插入有控制开关的电源插座上。

3.将功能选择开关拨到手控位置,合上电源,这时红色指示灯亮。

4.按起动按钮,主机通电,这时绿色指示灯亮红灯熄;按停止按钮,红灯亮绿灯熄。至此,调试结束,可投入使用。

*操作程序

1.根据轴承的内径,选择相应的轭铁(见表2),将串套上轴承的轭铁放置到主机铁芯端面上,应吻合平正。

2.在加热过程中,用点温计(另配)测量轴承内圈端平面处温升。当温升符合要求,看准时间记数,停止加热,按停止按钮自动退磁,移开轭铁,取下轴承即可装配。

3.连续加热同一规格轴承,将功能选择开关拨到时控位置,设定加热时间,当轴承被加热到所设时间即自动关断电源。

4.工作完成后,将功能选择开关拨到停止位置,切断电源。
